７ＭＨｚのバンド拡張に伴い既存のアンテナ（ナガラ　ＴＤ4030）でバンド幅を拡張する
テストをしてみました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

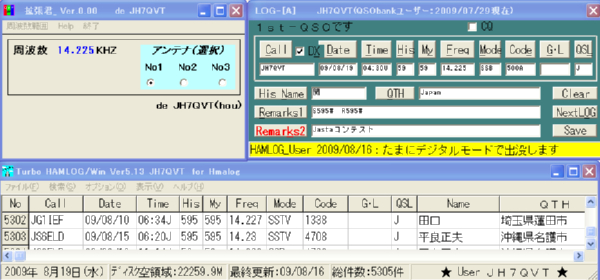

（画像１枚目）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　ターボハムログから周波数情報をもらい、拡張君に周波数を転送します。　　　　　　　　　　　　
周波数に応じて、ＰＣからＵＳＢ-ＩＯを通してコントロールボックスに情報を送ります。　　　


　　

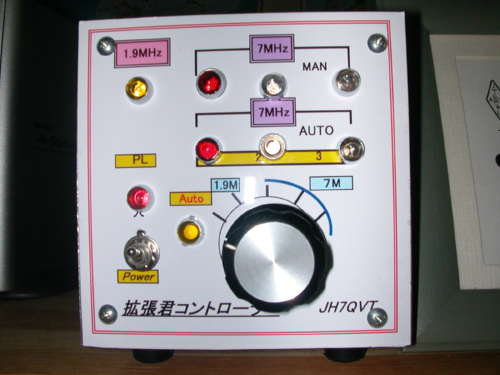

（画像２枚目）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　机上コントロールボックス。　完成しておりませんが、3040を160ｍの受信用アンテナとしても活用予定。　　　
　　　　自動モードと手動モードで操作が可能。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

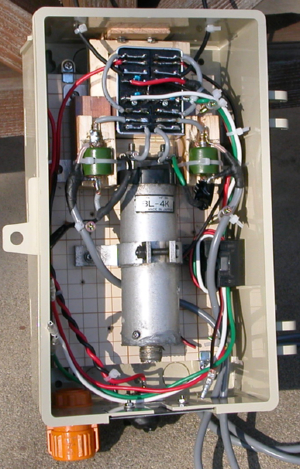

（画像３枚目）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
アンテナ直下リレーボックス（ＬＹ2）　×４個　使用　　　　　　　　　　　　　　　　　　　　　　
最適な高圧コンデンサの入手が難しく、ロシア製４７０ＰＦと同軸コンデンサ３Ｄ-２Ｖをパラに接続　　




※　上記改造により、７．００ＭＨｚ（1.2）〜７．１２ＭＨｚ（1.6）まで快適に使用可能となりました。
リレーの入るタイミングでＳＷＲのボトムが３個所あります。
（７．０３ＭＨｚ・７．０６ＭＨｚ・７．０８ＭＨｚ）
